B50型套筒调节阀
发布时间：2018-07-24
分享到：
产品简介
普林斯®(PRECISE®)B50系列孔板阀在引进和消化国内外先进孔板阀技术的基础上改进和完善的一种管路控制设备，为管线的压力或流量调节提供了一种简单的解决方案。
孔板阀采用手动、液压和电动等多种驱动方式，它是为高速和高压降工况而专门设计的控制阀。孔板阀由带有特殊设计节流孔的固定孔板和带有特殊设计节流孔的移动孔板组成，通过移动孔板和固定孔板相对运动来实现流量压力控制。特殊的设计避免了有害的振动，压力波动，噪音和汽蚀。
典型应用
减压阀----管线压力的控制与调节
调流阀----管线流量的控制与调节
产品性能
☆ 结构简单合理,结构长度短
☆ 全行程可控
☆ 卓越的气蚀控制能力，小开度敏感
☆ 流态稳定、消除振动及噪音
☆ 针对工况的专业设计与精心制作，真正"量身定制"的高端精准阀门
典型结构
| 序号 | 名称 | 材料 |
| 1 | 阀体 | 碳钢或铸钢 |
| 2 | 移动板 | 不锈钢 |
| 3 | 固定板 | 不锈钢 |
| 4 | 阀轴 | 不锈钢 |
| 5 | 密封圈 | NBR或EPDM |
| 6 | 填料 | AV组合环 |
B50系列孔板阀主要由阀体、移动板、固定板、阀轴、支架、执行器等部件组成。

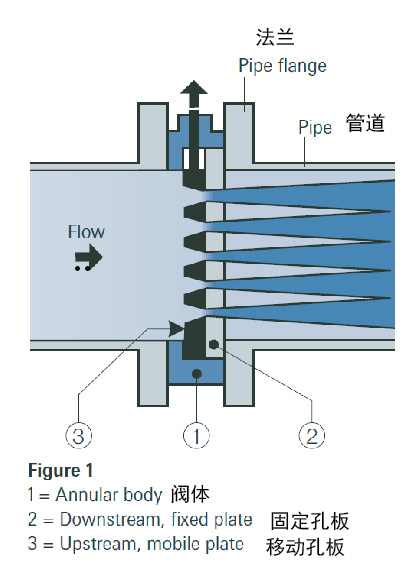

工作原理
孔板阀全开位置时固定孔板和移动孔板的节流孔是一一对应的，移动孔板移动一个节流孔位置时，孔板阀处于关闭状态。特殊流量条件下，移动孔板部分移动，阀门处于部分开度。孔板阀可以采用手动，电动，气动或液压驱动。

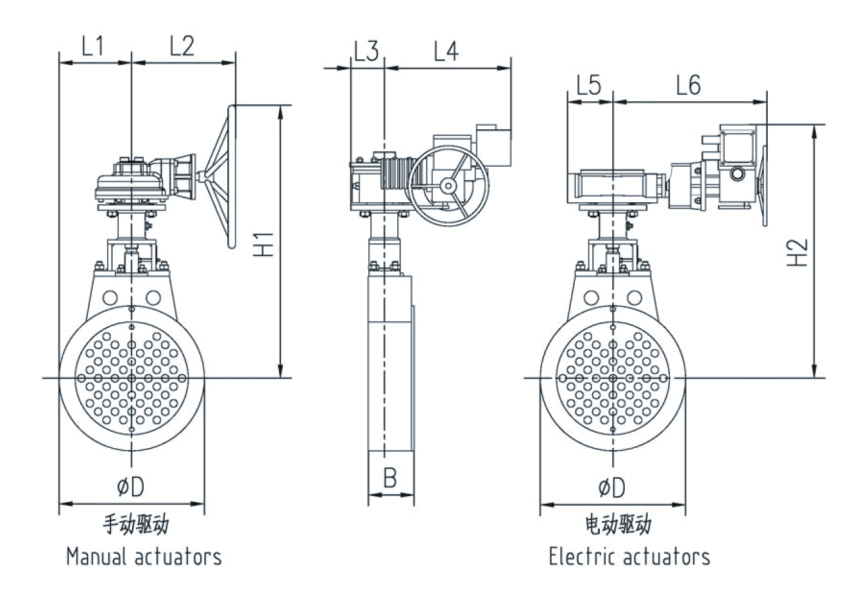

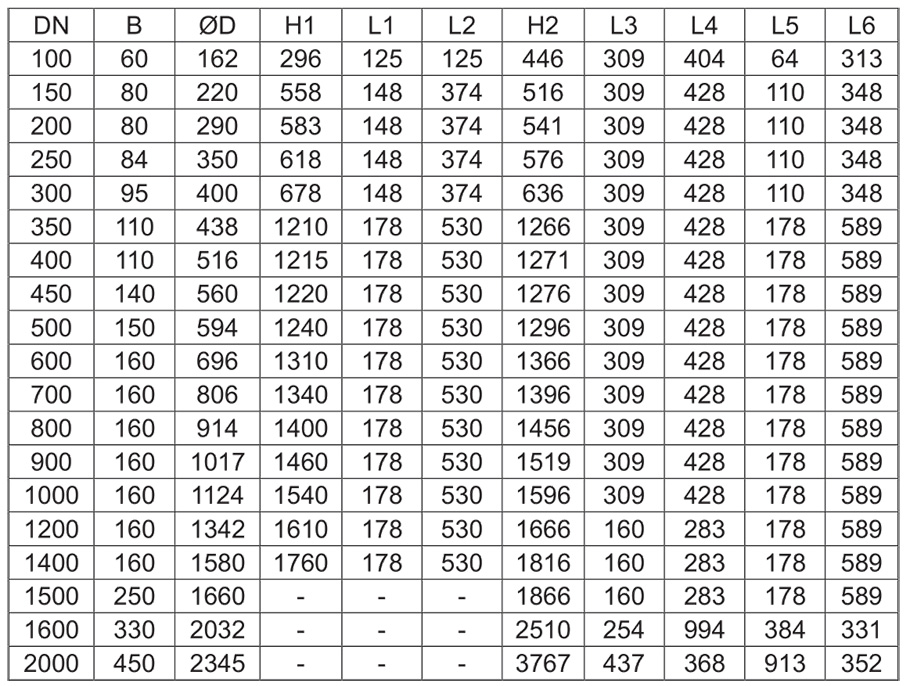

外形尺寸
