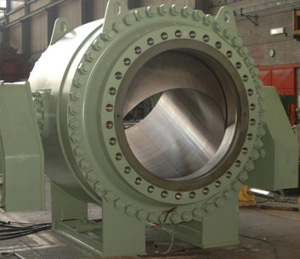

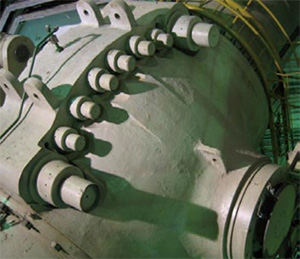

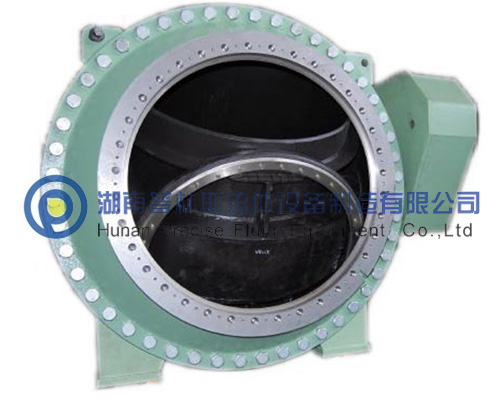

Q系列球阀
发布时间:2018-07-24 分享到:

特点与用途

对于水头高于300m的水电站(或抽水蓄能电站),一般采用液控球阀作为水轮机进水阀,安装在水轮机蜗壳的进口处,其作用为:

1、为机组检修提供安全的工作条件;

2、机组停机时减少机组的漏水量,开机时缩短启动所需要的时间;

3、防止机组飞逸致使事故扩大:

本产品具有检修密封和工作密封;检修密封位于球阀上游侧,采用手动控制;工作密封位于下游侧,采用自动控制。上、下游侧的动密封环沿管道方向移动,与固定在活门上的压环接触形成密封;密封副在开关过程中无摩擦,从而驱动力矩小,寿命长,安全可靠。

球阀密封副采用不锈钢材料,经过精加工成,在不拆卸阀门主体的情况下,即可更换工作密封和检修密封。

动密封环的驱动介质采用上游侧的压力水。上游检修密封设置有手动机械锁定装置,通过均布的楔块作用在动密封环上,确保其控制压力消失的情况下,密封的可靠性。




本系列球阀均设有液压系统控制的机械锁定装置,用来锁住阀门的转动部分,在关闭位置阀转动部分自动地锁定,同时配备有检修手动锁定。当锁定投入时,任何错误的指令均不能使锁定装置和其它设备损坏。

本系列产品具有开度位置指示及工作密封、检修密封投入与退出指示。

阀体分为两瓣,用合金钢铸造或者钢板焊接制造。阀体的上游和下游部分通过预应力螺栓连接。



阀体两部分的连接面通过阀转动部分水平轴线,阀轴与活门为整体结构。 阀体为非对称的两部分,连接面在枢轴的下游侧,阀轴与活门为螺栓联结。



阀轴在阀体轴承内转动,轴承为自润滑复合材料,其承载能力强,自润滑及耐磨性能好,摩擦系数小。

阀轴与阀体的密封为橡胶,其安装在阀体外的压盖内。这些密封在不拆卸球阀的主要部件(阀体和转动部分)和压力钢管不排水的'情况下很容易地被更换。

轴承套在两端设置有橡胶密封结构,以预防固体颗粒如泥沙渗入轴承。

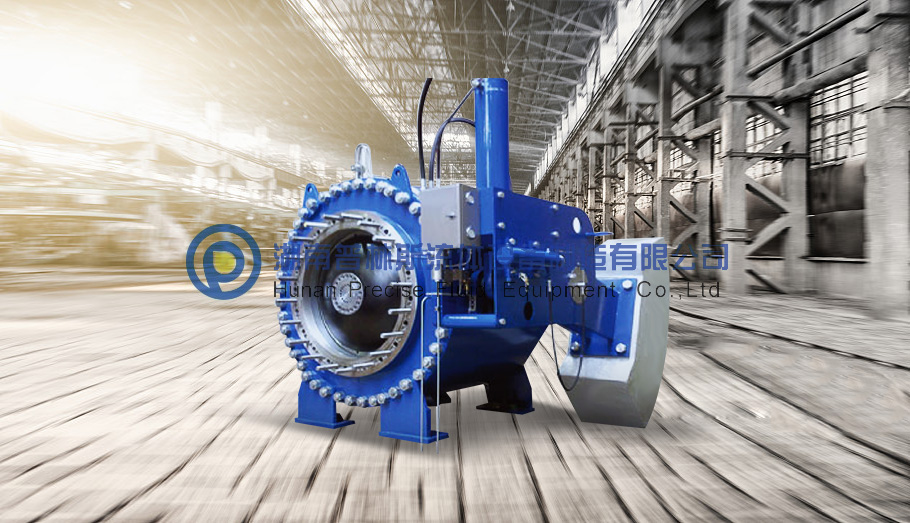

球阀的开关操作是通过一个(或两个)液压双作用接力器(油缸)驱动一个(或两个)拐臂旋转实现。拐臂与阀轴通过键连接。接力器(油缸)锚固于球阀的混凝土基础中。

液压系统采用压力油罐蓄能或重锤蓄能,在紧急情况下(即使无动力电源时),阀门也可以实现开启、关闭或动水关闭,保证阀后机组设备的安全。

本系列产品基于先进的设计理念和设计方法,采用科学的理论计算和先进的分析软件,确保产品的各参数满足工程的要求,确保产品在各种工况下使用的可靠性和安全性。





技术性能参数



1.技术参数



公称通径 DN 公称压力 PN 试验压力 适用温度 适用介质
水压测试 漏水测试
300~1500 3.0~10.0 3.75+1.25×(PN-2.5) or 3.75+1.25×(0.01×Hmax-2.5) 0.01×Homax ≤ 80 水、海水、泥沙水等

注:1. Homax,最大升压水头;Hmax,最高静水头;2. 试验压力可以在技术协议或合同中另行规定。



2. 性能参数



开阀时间 s(可调) 60~120
关阀时间 s(可调) 60~120
液压系统最高压力 (MPa) 16.0
泄漏量 按照GB/T14478第5.3款的规定
流阻系数 0.08



主要部件材料



名称 材料
阀体 ZG20SiMn or Q345 GB/T1591
活门 ZG20SiMn or Q345 GB/T1591
阀轴 ZG20SiMn、碳钢 (表面防腐处理 GB/T699)、不锈钢
动密封环 不锈钢
静密封环 不锈钢



产品技术标准



产品标准 压力试验标准
GB/T14478 GB/T14478

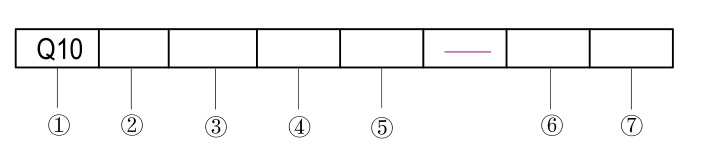

产品型号说明





①产品代号:Q10为水轮机进水蝶阀

②驱动方式:HY-液压驱动(蓄能罐);HW-液压驱动(重锤)

③公称通径:单位mm

④密封代号:X-橡胶;H-不锈钢;S-双密封

⑤布置形式代号:单驱动装置:A型;B型;C型;D型,其余省略

⑥公称压力代号:为单位公称压力的10倍,单位Bar(10xMPa)

⑦特征代号: A1~A9;B1~B9......



型号标注示例:

公称通径1000mm,最高静水头为600m,油压驱动,重锤蓄能的A型布置球阀,型号为:Q10HW1000XA-16A1。

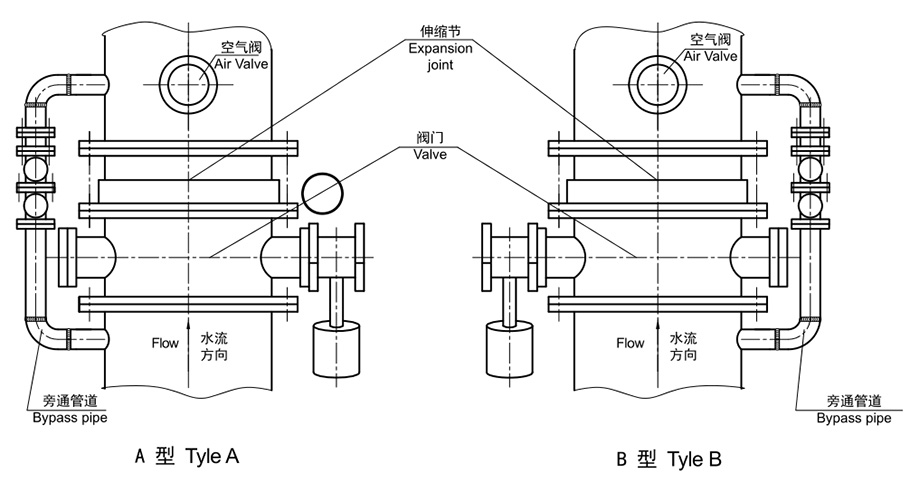

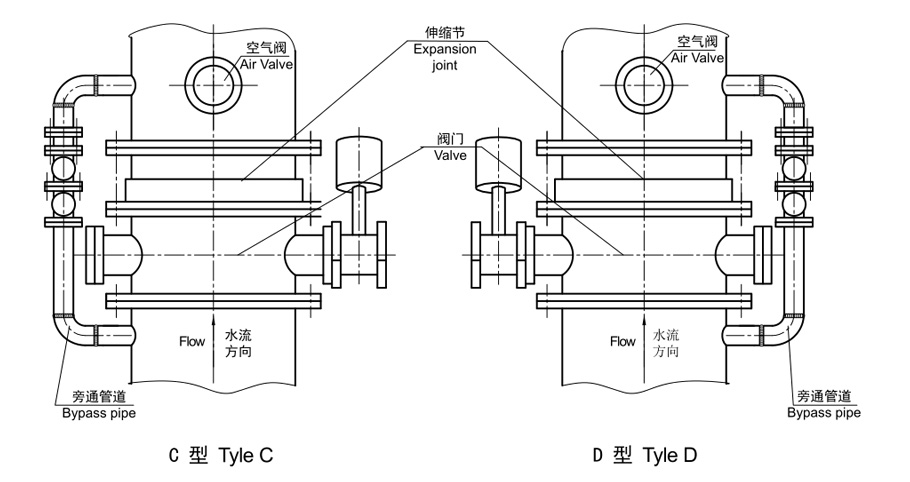

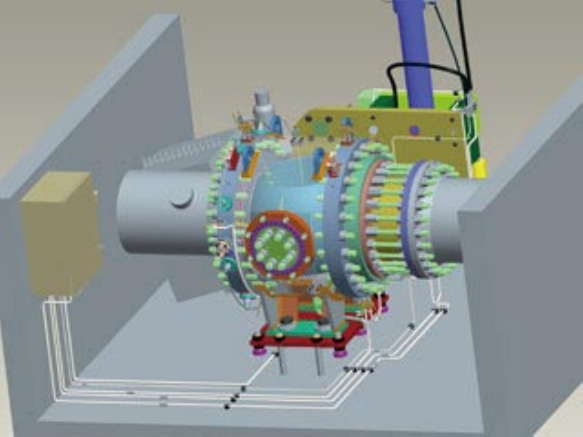

水轮机进水球阀的安装布置型式



订货说明

为了您的应用方便,请在订货时详细说明:产品名称、型号规格、技术性能参数、产品技术标准、驱动装置的安装方位、主要零件材料及标准;成套设备包括伸缩节、上下游连接管、旁通阀、空气阀的型号和规格,安装型式等以及其他的特殊要求。根据您的需要,我公司还可以提供密封圈、填料组合圈等易损配件。
