P系列活塞阀
发布时间:2018-08-04 分享到:

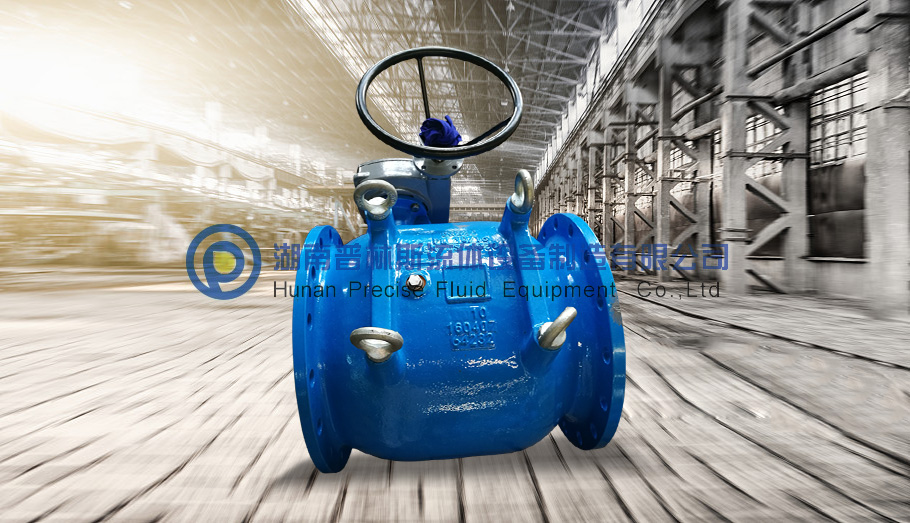

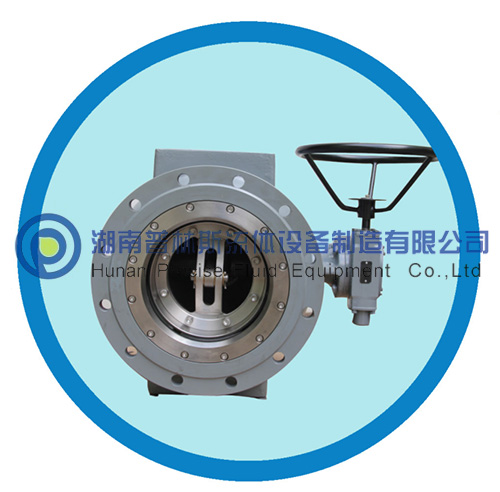

活塞阀

DN200-2000,PN10-40



活塞阀通过活塞状出口部件作轴向运动调节介质流量,能够满足各种特殊的调节需求,主要应用于流体以及蒸汽的压力调节并具备以下优点:

● 低扭矩

● 流量线性精确调节

● 有效消能,无气蚀

● 运行时无振动

● 可精确曝气



技术特性

● 法兰面间距离符合EN558-1

● 两端法兰符合ENl092-2标准

● 直行程控制阀

● 阀门活塞受力平衡,操作扭矩小

● 流体截面环状对称

● 水流截面为环形

● 通过曲柄连杆活塞轴向运动

● 根据工况可定制出口部件

● 带自锁蜗轮式齿轮箱和位置指示器

● 无水流区的弹性密封圈持久耐用

● 阀体内的黄铜堆焊导向条耐磨损,耐腐蚀,防浸润



主要材质

● 阀体:球墨铸铁 EN-JSl030(GGG一40)

● 导向条:黄铜堆焊

● 活塞:不锈钢1.4301

● 阀门密封圈:EPDM,NBR,PTFE

● 内部组件:不锈钢

● 螺栓:不锈钢 A4(DINENISO3506)

● 轴套:黄铜

● 提升用的吊环:镀锌钢 1.0401(C15)

● 其他材质可根据用户要求提供



防腐保护

● 内外环氧树脂湿喷,或采用耐高温环氧由漆



执行器

● 标准系列如上描述

● 带电动执行器

● 带气动执行器

● 根据需求可提供特殊设计的伸缩节



型号选择

● 槽口出口部件可用于高压差合悬浮颗粒的水流(图"JP")

● 带适用于高压差的出口部件(图"DY")

● 阀座带有切断末端和突然扩大的截面积利于控制较低的压差(图"WZ")

● 根据客户需求定制





出厂检测

● 每—款活塞阀在出厂前都会进行工厂测试

● 其出厂检测标准符合ENl2266标准

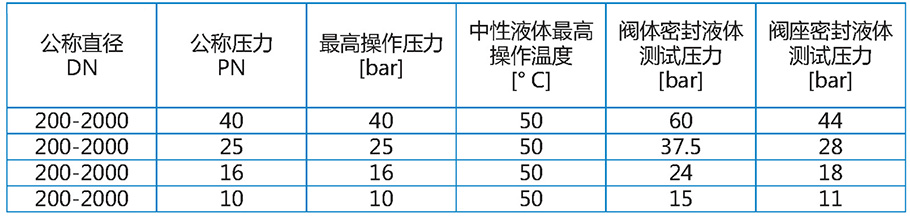

● 具体测试标准如下表

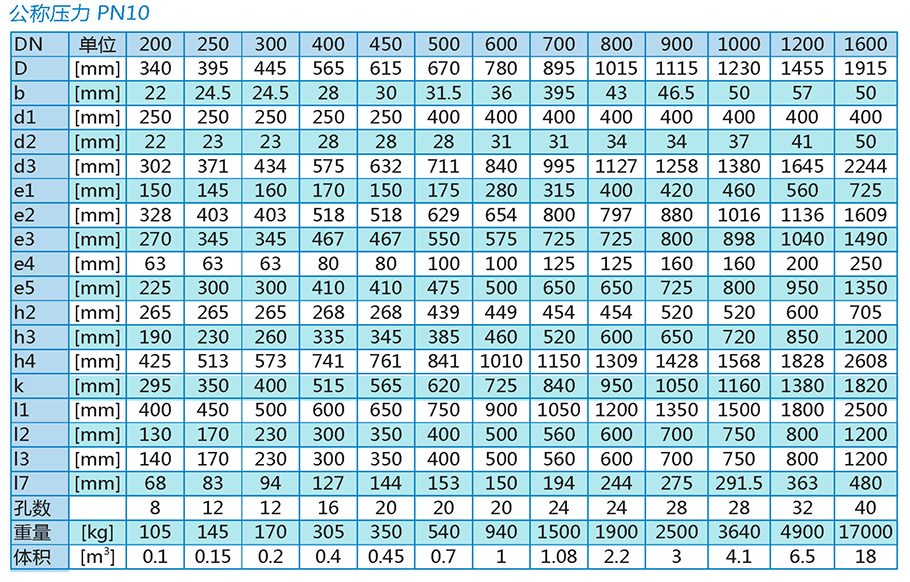

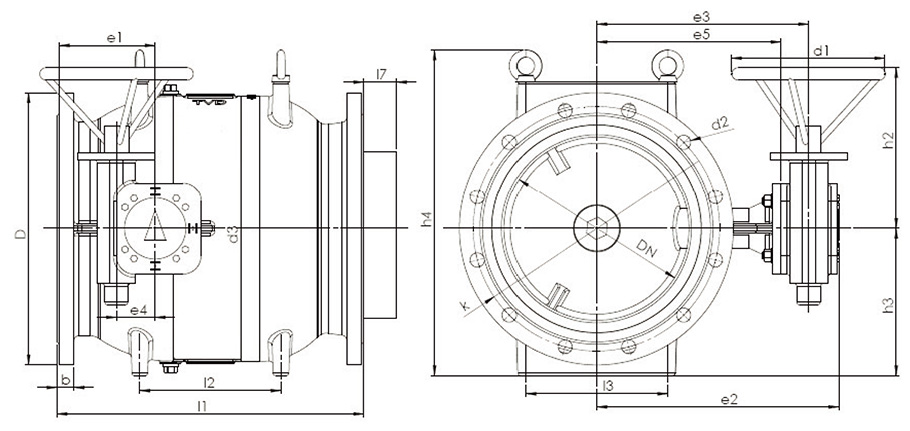

活塞阀技术资料
